DOmini

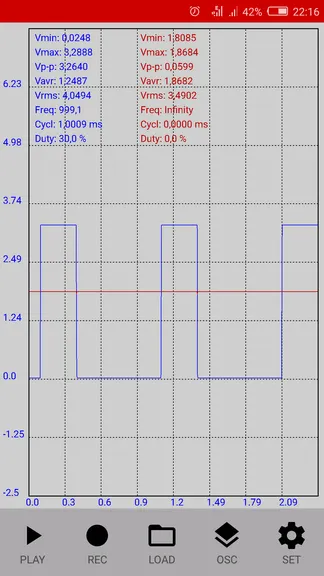

Программа управления цифровым осциллографом Attraction DOmini.

Осциллограф идеально подойдет для студентов, радиолюбителей (Arduino), исследователей-экспериментаторов, инженеров электронщиков и т.д.

Особенности:

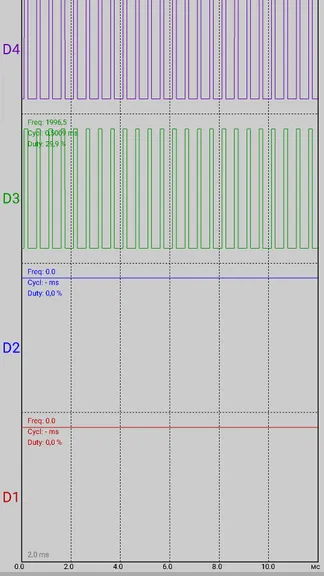

- 6 – измерительных каналов (2 аналоговых + 4 цифровых);

- 4 – режима измерения (одиночный, нормальный (ждущий), авто, самописец) (single, normal, auto, reader);

- Триггер событий с захватом данных до наступления события;

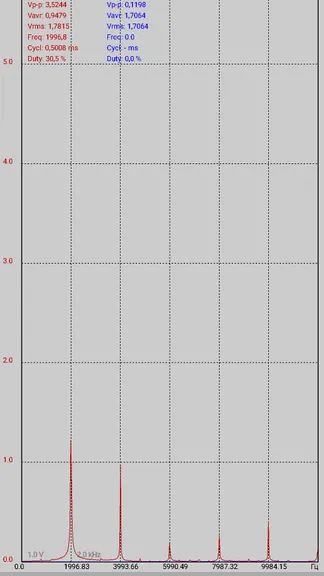

- Фурье анализ в режиме реального времени;

- Объём памяти осциллограммы 13 200 измерений (логический анализатор до 26 400);

- Число измерений в секунду для аналоговых каналов от 5000 до 1 000 000;

- Число измерений в секунду для цифровых каналов от 5000 до 12 000 000;

- Доступны напряжения питания +3.3В и +5В;

- Калибровка щупов и создание своих единиц измерения;

- Совместим со стандартным щупом осциллографа х1, х10;

- Диапазон измеряемых напряжений ±5В, 0÷10B ( ±15В, 0÷30B) с щупом х1;

- Разрешение АЦП 10 бит;

- 4 цифровых входа/выхода, ШИМ;

- Цифровые интерфейсы: SPI, I2C, UART, 1-WIRE.

Применение:

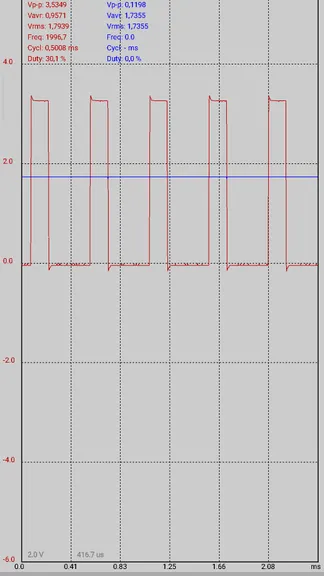

- Временной анализ аналоговых и цифровых сигналов;

- Частотный анализ сигналов (Быстрое преобразование Фурье);

- Управление внешними устройствами с помощью 4-х портов ввода/вывода;

- Генерация ШИМ сигнала от 3Гц до 10МГц;

- Тестирование микросхем с цифровыми интерфейсами (SPI, I2C, UART, 1-WIRE);

- Использование в качестве источника напряжении +3.3В и +5В (до 30мА);

- Использование в качестве системы сбора данных (подключение различных датчиков: термодатчики, датчики влажности, освещенности и т.д.);

- Детектирование высокоомного состояния портов ввода/вывода (Z-состояние).
