ISO-5167 Расчет расхода

ISO-5167 Расчет расхода - мобильное приложение для Android, предназначенное как для специалистов в области автоматизации и метрологии, так и для студентов технических специальностей. Он реализует методы расчета расхода жидкостей, паров и газов путем измерения дифференциального давления на сужающих устройствах по мере прохождения через них измеряемого потокаю

Эти методы регулируются стандартом ISO-5167 и касаются следующих устройств:

- Диафрагмы

- Сопла ISA 1932

- Эллипсные сопла

- Сопла Вентури

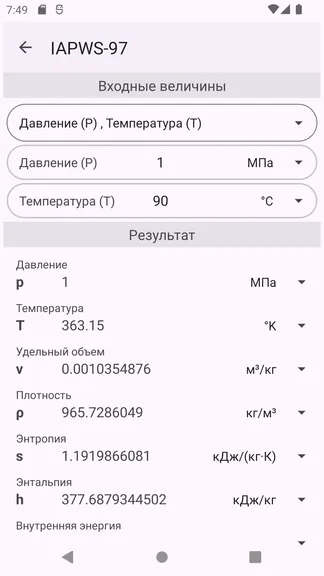

Программа принимает некоторые входные параметры, связанные как с конструкцией первичного устройства, так и с физическими свойствами измеряемого вещества. Многие свойства воды и пара, такие как плотность, вязкость, адиабатический индекс и т. д., рассчитываются автоматически в зависимости от давления и температуры измеряемого вещества.

Программа состоит из трех основных экранов:

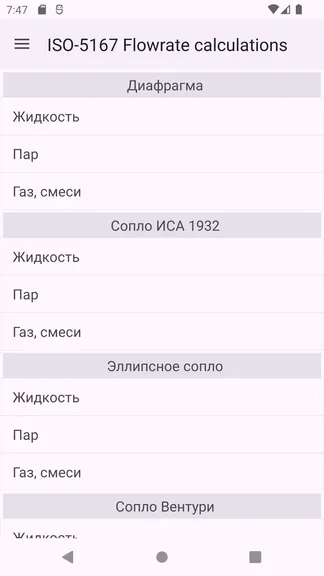

- Первый экран предназначен для выбора типа первичного устройства и измеряемого вещества.

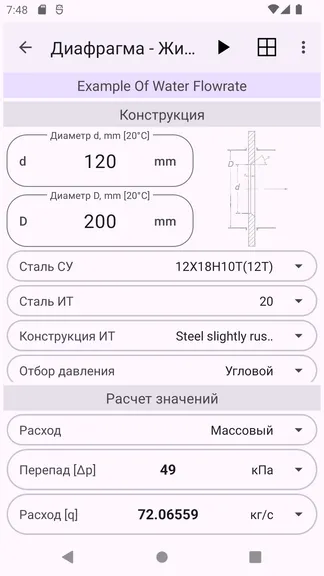

- Второй экран является основным. Он открывается предварительно заданными данными допустимого примера. Здесь пользователь программы может изменять любые параметры первичного устройства и физические свойства измеряемого вещества. Любые изменения входных данных приводят к немедленному пересчету или перепаду давления на устройстве с неизменным расходом или изменением расхода с постоянным перепадом давления. Это зависит от направления расчета.

Основными расчетами, однако, являются расчеты расхода при заданном перепаде давления или выводе дифференциального давления при заданной скорости потока.

На этом экране также есть меню, в котором вы можете сохранить текущий расчет, открыть список сохраненных вычислений, переименовать и удалить некоторые.

Исходный правильный пример расчета не может быть удален и может быть сохранен только под другим именем.

Если при вводе свойств устройства или вещества возникает ошибка, программа выведет уведомление со всплывающим окном. Причину ошибки можно увидеть в отчете на третьем экране.

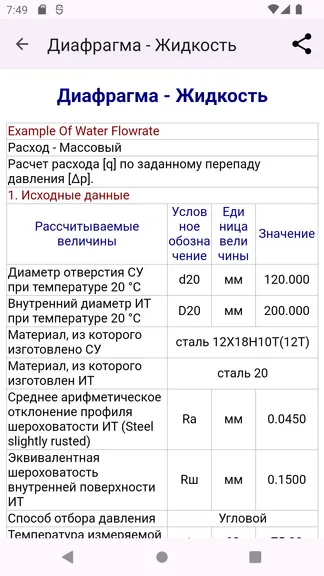

- Третий экран предназначен для предоставления порядка расчета, отображения промежуточных значений, для отображения итеративного процесса и вывода возможных сообщений об ошибках.
