CAD Assistant

Просмотр и преобразование моделей САПР

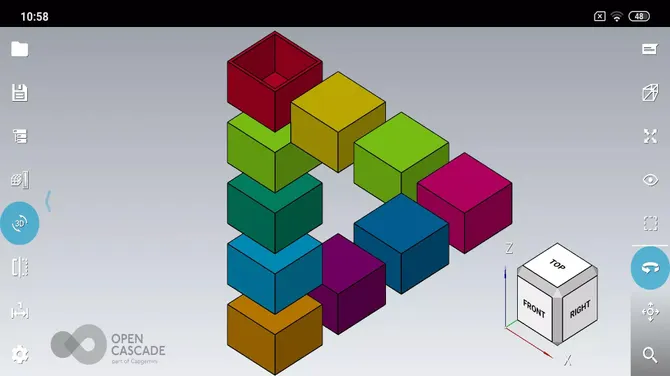

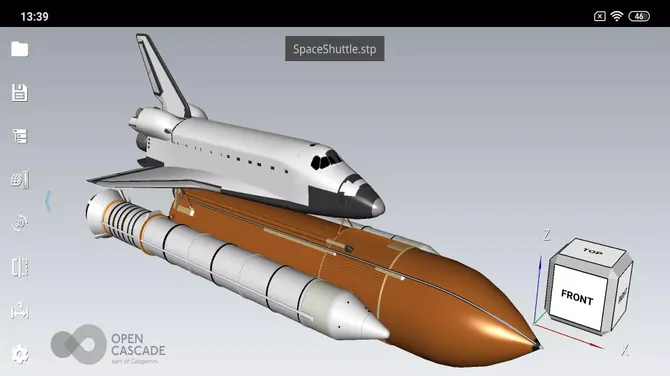

Возможности чтения и трансляции САПР моделей реализованы с помощью Open CASCADE Technology (OCCT).

Поддерживаются следующие форматы файлов:

- BREP: формат OCCT для геометрических и топологических объектов и структуры сборки.

- IGES (5.1 и 5.3): геометрия объекта, цвета, названия объектов, сведения о файле.

- STEP (AP203 и AP214): геометрия объекта, структура сборки, цвета, названия, контроль качества, информация о файле.

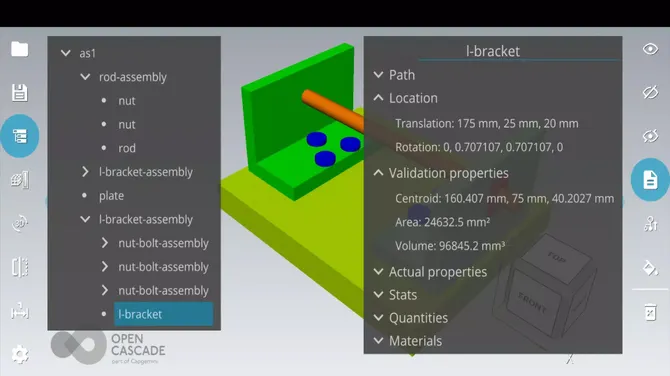

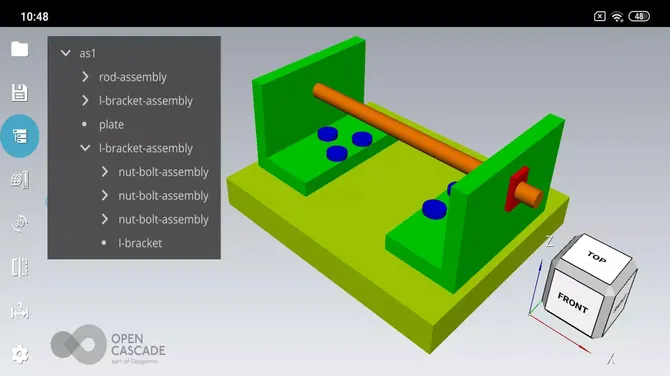

Структуру модели можно исследовать с помощью дерева объектов. При необходимости, компоненты сборки могут быть скрыты для осмотра модели. Также можно просмотреть свойства выбранной подсборки или модели.

Модель САПР (всю модель или её часть) можно экспортировать в любой из поддерживаемых форматов файлов.

Просмотр данных сетки

Кроме САПР моделей, приложение поддерживает ряд форматов файлов, задающих сетку:

- glTF открытый стандарт для трёхмерных моделей.

- STL де-факто является стандартом трёхмерной печати.

- PLY способен хранить данные, связанные с узлами и элементами сетки (цвет RGB или скаляр).

- JT стандарт ISO для визуализации трёхмерных данных САПР.

- OBJ широко распространённый формат трёхмерных моделей.

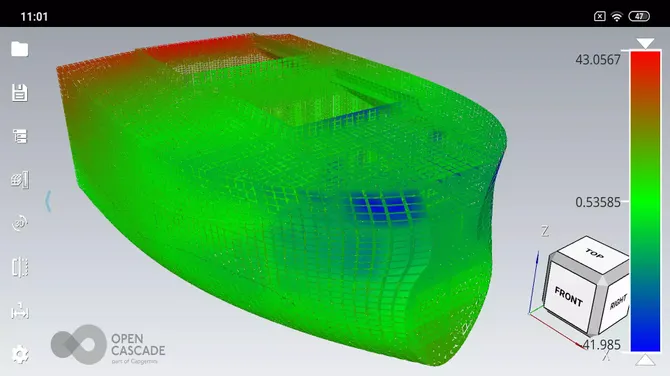

CAD Assistant позволяет просматривать сетку в режиме каркаса, затенения или уменьшенных элементов. Если к сетке привязаны текстуры, цвета или скалярные данные, её элементы могут отображаться с элементами, окрашенными в соответствии с выбранным свойством. Для скалярных значений отображается интерактивная цветовая шкала, дающая возможность изменить интервал отображаемых значений.
